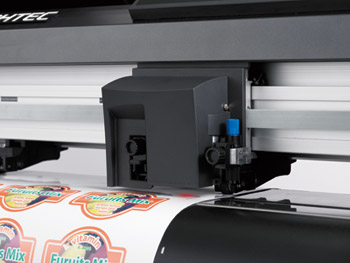

ARMS 是 Advanced Registration Mark Sensing System（高级套标感应系统）的缩写，它使用传感器检测套标并执行轴对齐（AXIS ALIGNMENT）。该系统能够显著提高用于制作贴纸或标贴的“打印与切割”应用的生产效率。
标记是什么？
套标是用于轴对齐（AXIS ALIGNMENT）的参考标记，它可以将实际的切割线与打印在介质上的图像精确对齐。为了使用 ARMS 系统，必须在介质上打印由 GRAPHTEC 指定的标记。
刻字机机型对应功能一览表
| 功能 | FCX2000 FCX4000 | FC9000 | FC8600 | CE8000 | CE7000 | CE6000 | |
|---|---|---|---|---|---|---|---|
| 1.标记传感器灵敏度自动调整 | Y | Y 支持彩色 | Y | Y | Y 支持彩色 | Y | |
| 2. ISM功能 (Intelligent Scan Mode) | Y | Y (Ver. 2.10～) | |||||
| 3. 分段区域校正 | Y (X轴) | Y (XY轴) | Y (X轴) | Y (X轴) | Y (X轴) | Y (X轴) | |
| 4. 分段标记分割切割功能 | Y | Y (Ver. 2.10～) | |||||
| 5. 标记自动检测 (ver. 1) | |||||||
| 6. 标记自动检测 (ver. 2) | Y | Y | Y | Y | Y | Y | |
| 7. 4点标记调整 | Y | Y | Y | Y | Y | Y | |
| 8. 复数标记补偿 | Y | Y | Y | Y | Y | Y | |
| 9. 支持标记指令 | Y | Y | Y | Y | Y | Y | |
| 10. 扩展切割范围 | Y | Y | Y | Y | Y | Y | |
| 11. 检测时间缩短 | Y | Y | Y | Y | Y | Y | |
| 12. ARMS复制 | Y | Y | Y | Y | Y | Y | |
| 13. 单点标记校正 | Y | Y | Y | Y | |||
| 14. 压纸装置 | Y | Y | Y | Y | Y | Y | |
| 15. 背面标记 | Y | ||||||
| 16. 支持裁切标记 (*1) | Y | Y | Y | Y | |||
| 17. 反转标记 (*2) | Y | Y | Y | Y | Y | Y | |
| 18. 彩色标记 / 支持特殊介质 | Y | Y | |||||
| 19. 数据链接功能 | 标准条码 | Y USB闪存盘 | Y USB闪存盘, 服务器 | Y USB闪存盘, 服务器 | |||
| 连续运行(卷纸)条码 | Y USB闪存盘, 服务器 | Y USB闪存盘, 服务器 | Y USB闪存盘, 服务器 | ||||
| 20. 条形码连续切割 | Y | Y | Y | ||||
- 固件版本
- 仅 FCX2000、FCX4000、FC9000、CE8000 和 CE7000 支持海外常用类型的裁切标记（Trim Mark）。
- 仅 FC9000 / CE7000 支持彩色标线。
1. 标记传感器灵敏度自动调整
通过预先将介质的底色和“标记”感应器的灵敏度记录到主机中，可以自动校正对“标记”的读取灵敏度。
不仅可以读取传统的白底黑标记，只要颜色对比明显，例如白底蓝标记，也可以被识别。
此外，像黑底白标记这样的反转颜色也可以被读取。
※ 根据标记印刷的状态，可能会出现无法读取的情况。
2. ISM功能 (Intelligent Scan Mode)
即使是在光泽覆膜材料或拉丝材料等难以识别的材质上印刷的标记，也能通过 ISM 功能实现高精度的标记检测。
※ 根据标记的印刷状态，可能会出现无法读取的情况。

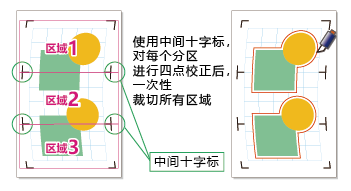

3. 分段区域校正
读取送纸方向上的中间标记，并对每个分割的区域进行四点校正。
这样即使在长幅打印过程中发生偏移，也能在整个区域实现高精度的定位对齐。
仅 FC9000 系列支持 X 轴和 Y 轴两个方向的校正。

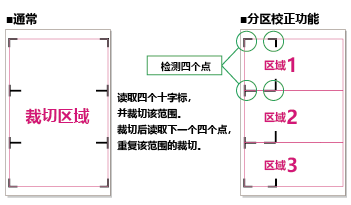

4. 分段标记分割切割功能
在传统的长幅打印中，通常是先读取所有标记，然后一次性完成整个区域的裁切。
而通过本功能，可以在每个分段区域读取四个标记，并在该范围内进行裁切。
通过重复这一过程，可以减少送纸方向上的移动，从而在整个区域实现高精度的裁切。

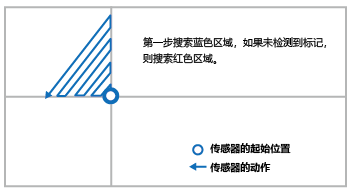

5. 标记自动检测 (ver. 1)
由于可以自动检测第一个标记，无需手动将传感器移动到标记位置。
此外，即使在第二个及之后的标记读取过程中发生错误，也会自动重新检测。

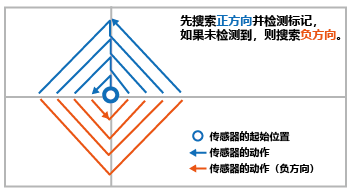

6. 标记自动检测 (ver. 2)
第一个标记，无需手动将传感器移动到标记位置。
此外，通过新的标记检测方法，扩大了检测区域，连负方向上的第一个标记也可以被检测到。

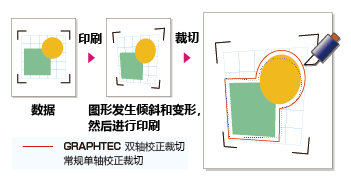

7. 4点标记调整
在读取 2 点、3 点的基础上，再读取 4 点标记，以校正 X 轴和 Y 轴方向的变形。
通过更高级的定位校正，即使在打印过程中出现倾斜或变形的图形，也能实现精确切割。

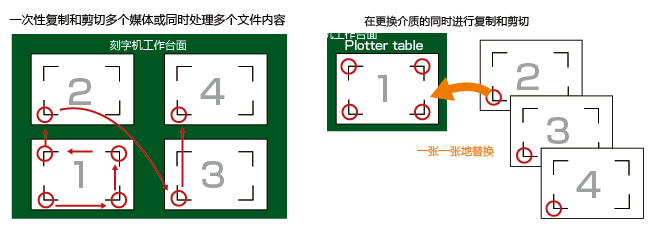

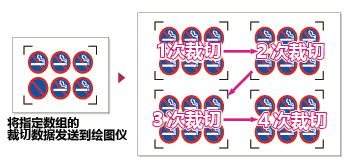

8. 复数标记补偿
RIP 软件等的排版功能对同一设计进行拼版并打印时，利用此功能可以连续读取并切割拼版中的标记，从而大幅缩短作业时间。
此外，由于支持实际 0 毫米边距，不会产生多余的空白，可以充分利用介质。
9. 支持标记指令
RMS 功能可以通过本公司的标准软件或选配软件进行控制，并且可以通过简单操作实现标记的详细设置。
此外，为了兼容市售的切割软件，我们将免费提供 SDK。

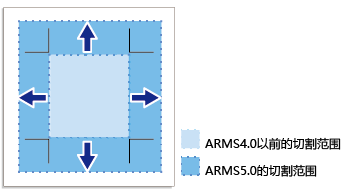

10. 扩展切割范围
扩展了作图范围，现在可以切割标记外侧的区域。
这能减少介质浪费，提高生产效率。
11. 检测时间缩短
优化了对标记点的检测顺序，大幅缩短了检测时间。

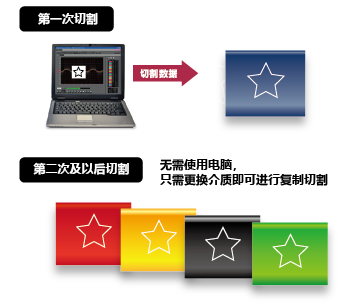

12. ARMS复制
当从电脑向切割绘图仪发送切割数据并完成一次切割输出后，切割绘图仪可以利用缓冲内存中保存的切割数据，通过本机操作面板执行复制切割。
可以指定复制间距和复制次数，并且支持带标记的数据，因此打印和切割的生产效率大幅提升。
此外，由于不会占用电脑，在进行复制切割的同时，电脑可以执行其他任务。
13. 单点标记校正
在同一设计中，可以组合使用四点标记校正和一点标记校正进行连续切割。
第一张进行四点校正，第二张及之后通过一点校正完成切割，因此可以大幅缩短切割时间。
14. 压纸装置
在标记读取传感器部分配备了自动压纸功能，防止纸张翘起，从而实现更稳定的标记读取

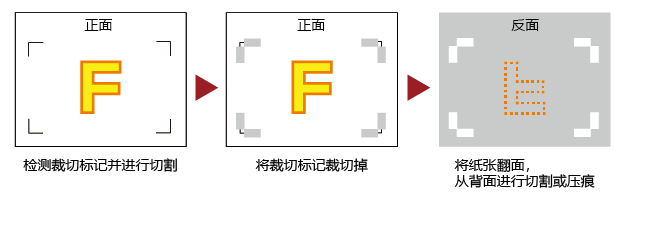

15. 背面标记
为了避免损伤印刷面，可以将纸张翻面进行切割或压线。

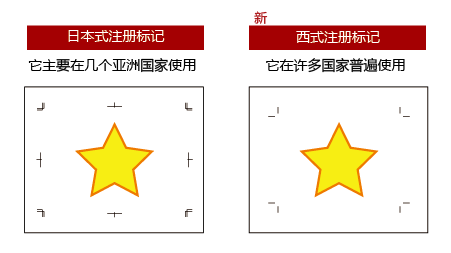

16. 支持裁切标记
Adobe Illustrator 具有一个功能，可以在打印时显示出血位置的裁切标记。利用这些裁切标记，可以进行切割位置的对齐。
17. 反转标记
注册标记传感器的灵敏度通过测量实际介质的反射水平自动设置。当标记颜色与背景有合理对比时，可以检测到标记。例如，可以在彩色背景上检测到白色标记，在拉丝铝等纹理介质上，或在光亮覆膜介质上检测到标记。如果使用 Graphtec 软件，可以轻松创建反色标记。
18. 反转标记
已支持彩色标记和特殊介质的标记读取。不仅可以读取单色介质，还能在全息膜或高亮反光膜等特殊介质上读取标记。
- 根据介质类型与标记颜色的组合，传感器可能无法读取。
19. 数据链接功能
在需要切割的介质上打印专用条码，通过读取该条码，可以自动从电脑（Data Link Server）或 USB 存储器中获取对应的切割数据并执行切割。
此功能有助于防止错误数据切割并提高工作效率。此外，该功能与打印机或 RIP 软件的类型无关，均可使用。
| 标准 条码 | 从 USB 存储器读取与条码关联的切割数据并进行切割。 | CE7000 / FC9000 / FCX4000 / FCX2000 |
| 连续 运行 （卷纸） 条码 | 从 Data Link Server 或 USB 存储器读取与条码关联的切割数据并进行切割。 对于打印在同一卷纸上的多个设计，可以自动读取条码并连续切割。 | CE7000 / CE8000 / FC9000 |
※ USB 存储器仅支持 FAT32 格式，不支持 NTFS 和 exFAT。
※ 切割数据（XPF 文件）的文件名需使用半角英数字符。

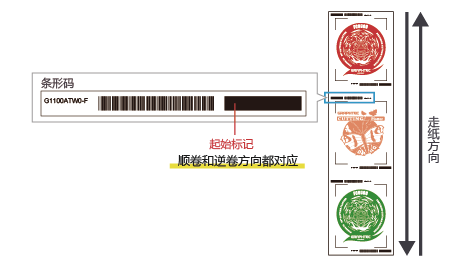

20. 条形码连续切割
在连续运行（卷纸）过程中，系统可以自动检测插入在不同设计中的条码起始标记，只需首次启动操作即可实现连续裁切。此外，连续运行（卷纸）条码的起始标记位置，考虑到覆膜加工，支持正卷和反卷两种方向。
